Într-un atelier bun, liniștea nu e niciodată deplină. Se aude aerul comprimat, un clic scurt de ușă, foșnetul unei uși de protecție care culisează, apoi sunetul acela sigur al unei scule care intră în material fără să forțeze.
Mie fix de acolo îmi place să pornesc când vorbesc despre CNC-uri multi-ax, nu din definiții scorțoase, pentru că adevărul e destul de simplu: prelucrarea complexă nu începe când mașina pornește, ci mult mai devreme, în felul în care cineva privește o piesă și își dă seama că nu poate fi rezolvată elegant din două prinderi și trei operații banale.
Când aud întrebarea cum se realizează prelucrarea complexă pe CNC-uri multi-ax, mă gândesc imediat la o piesă cu suprafețe curbe, găuri înclinate, buzunare adânci, muchii greu accesibile și toleranțe care nu iartă nimic.
O astfel de piesă nu prea mai acceptă improvizații. Nu merge s-o întorci de zece ori, să speri că o repoziționare făcută din ochi va rămâne fidelă și după a treia strângere în dispozitiv. Acolo intră în scenă mașinile multi-ax, tocmai pentru că ele reduc compromisurile și mută controlul din zona încercărilor succesive în zona procesului gândit cap-coadă.
Prelucrarea complexă pe CNC-uri multi-ax se realizează prin combinarea mai multor lucruri care trebuie să meargă împreună fără orgolii și fără scurtături: proiectarea piesei, alegerea strategiei de prelucrare, definirea sistemelor de coordonate, selecția sculelor, fixarea corectă a semifabricatului, simularea traseelor, măsurarea în mașină și, abia la final, execuția propriu-zisă.
Dacă una dintre aceste verigi e tratată superficial, mașina poate fi extraordinară și tot degeaba. O piesă complicată nu iartă entuziasmul prost așezat.
Ce înseamnă, de fapt, un CNC multi-ax
În forma lui cea mai ușor de înțeles, un CNC clasic lucrează pe trei axe liniare: X, Y și Z. Asta înseamnă că scula sau piesa se deplasează înainte și înapoi, stânga și dreapta, sus și jos. Pentru foarte multe componente simple, e suficient. Poți freza plane, buzunare, contururi, poți găuri și poți obține rezultate excelente.
Doar că, în momentul în care piesa are fețe înclinate, suprafețe libere, geometrii organice sau zone la care scula nu ajunge perpendicular și stabil, cele trei axe încep să arate ca un costum bun, dar prea strâmt. Te descurci o vreme, apoi vezi clar unde te ține din mers. Un CNC multi-ax adaugă axe rotative, de regulă notate A, B sau C, care permit înclinarea mesei, a capului sau a amândurora. De aici vine marele câștig: orientarea piesei și a sculei în spațiu, nu doar deplasarea lor în linii drepte.
În practică, asta înseamnă că poți apropia scula de material din unghiuri diferite, poți evita coliziunile, poți menține o lungime de sculă mai scurtă, poți distribui mai bine eforturile de așchiere și poți reduce numărul de repoziționări. Pare tehnic, știu, dar ideea e foarte omenească. În loc să forțezi piesa să se supună limitelor mașinii, faci mașina să urmărească forma reală a piesei.
Diferența dintre 3+2 și 5 axe simultan
Aici apare o nuanță importantă, una care face multă confuzie în discuțiile de atelier. Nu orice mașină cu cinci axe lucrează tot timpul în 5 axe simultan. Uneori, ea poziționează piesa la un anumit unghi și apoi prelucrează efectiv doar cu trei axe. Acest mod se numește frecvent 3+2. Pe scurt, două axe rotative stabilesc orientarea, iar prelucrarea se desfășoară apoi stabil, ca într-un plan nou.
Metoda e excelentă pentru multe piese cu fețe înclinate, pentru găuri sau buzunare orientate diferit, pentru scule care trebuie păstrate într-o poziție controlată. E mai simplu de programat, mai ușor de verificat și, de multe ori, perfect suficient. Nu trebuie idealizat 5-ul simultan doar pentru că sună mai spectaculos.
În 5 axe simultan, lucrurile devin mai vii. Toate axele pot lucra coordonat în timpul aceleiași mișcări, iar scula își schimbă continuu orientarea în raport cu suprafața. Asta permite urmărirea unor forme complexe, menținerea unui unghi optim de atac, evitarea suporturilor sau a dispozitivelor și obținerea unor finisări mai bune pe suprafețe sculptate. Dar cere și mai mult: un CAM bun, o postprocesare corectă, o mașină rigidă, un operator atent și un control foarte bun al riscurilor.
Totul începe cu piesa, nu cu mașina
Aici e un lucru pe care îl văd adesea trecut prea repede. Mulți își imaginează că prelucrarea complexă pe CNC-uri multi-ax se rezolvă prin simpla posesie a unei mașini scumpe. Nu. Mașina contează enorm, dar piesa dictează metoda.
Înainte să existe cod CNC, cineva trebuie să înțeleagă piesa foarte bine. Din ce material este făcută, ce suprafețe sunt funcționale, unde sunt toleranțele strânse, ce zone rămân vizibile, ce zone trebuie să fie perfect coaxiale, ce muchii nu pot avea bavuri, ce suprafețe vor lucra în contact cu alte componente. Uneori, o piesă pare complicată doar pentru că modelul 3D e spectaculos. Alteori, arată banal și tocmai acolo se ascunde toată greutatea, într-o concentricitate severă sau într-o poziție de gaură care nu admite jumătăți de măsură.
Prelucrarea multi-ax reușită începe când aceste cerințe sunt despărțite în mod lucid. Ce trebuie degroșat repede, ce trebuie păstrat pentru semifinisare, ce trebuie atins o singură dată cu o sculă anume și ce trebuie protejat până la final. Fără lectura asta a piesei, strategia devine doar un desen frumos pe monitor.
Alegerea cinematicii potrivite
Nu toate CNC-urile multi-ax sunt construite la fel. Unele au masă înclinabilă și rotativă, altele au cap articulat, altele combină cele două soluții. Din afară, diferența poate părea mică, dar în lucru contează enorm.

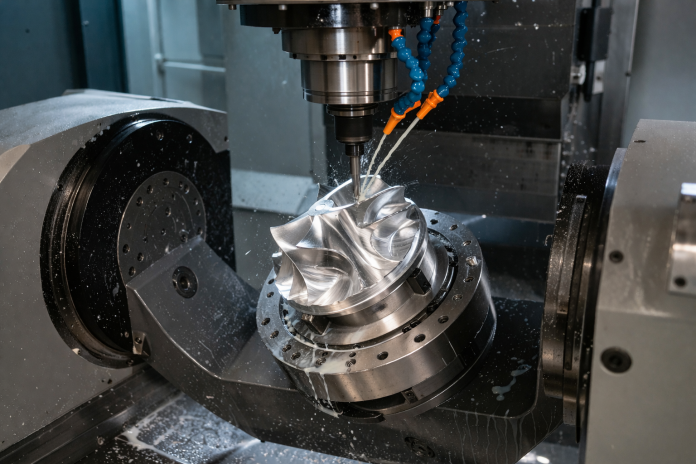

O mașină cu masă înclinabilă mută piesa. Asta poate fi foarte avantajos pentru componente compacte, bine fixate, unde centrul de greutate rămâne gestionabil. O mașină cu cap înclinabil mută scula, ceea ce poate fi mai potrivit pentru piese mari sau grele, pe care nu vrei să le rotești agresiv. Există și variante mixte, iar ele încearcă să împace accesibilitatea cu rigiditatea.
De aici pornește o realitate foarte concretă: aceeași piesă poate fi ușor de făcut pe o mașină și incomodă pe alta. Nu pentru că una e slabă, ci pentru că geometria piesei, lungimea sculei, masa semifabricatului și poziția dispozitivului cer o anumită cinematică. În atelierele mature, alegerea mașinii pentru o piesă nu se face doar în funcție de cine are timp liber, ci și în funcție de cum se mișcă axele acelei mașini în raport cu lucrarea.
Proiectarea procesului și a prinderii
Aici se joacă, sinceră să fiu, mai mult decât își imaginează mulți. Fixarea piesei nu e un detaliu administrativ, ci fundația întregii prelucrări. Pe un CNC multi-ax, o prindere prost gândită nu doar că scade precizia, dar poate anula exact avantajul pentru care ai ales mașina.
Dispozitivul trebuie să țină piesa ferm, fără deformări, și în același timp să lase sculei acces spre cât mai multe zone. Asta e una dintre marile tensiuni ale procesului. Dacă strângi prea generos, blochezi accesul. Dacă lași acces prea mare, pierzi rigiditate. De aceea, prelucrarea complexă cere deseori dispozitive dedicate, bacuri prelucrate special, puncte de sprijin calculate și uneori soluții modulare care permit schimbarea rapidă între faze.
Mai apare și problema punctelor de referință. În multi-ax, sistemele de coordonate trebuie gândite impecabil. Nu e suficient să știi unde e zero piesă într-un colț convenabil. Trebuie să știi cum se raportează acel zero la rotațiile axelor, la pozițiile intermediare, la măsurarea cu palpatorul și la eventualele reorientări. Când totul e făcut bine, mașina știe permanent unde se află piesa în spațiu. Când nu, apar erori care nu par mari pe ecran și devin foarte mari în metal.
De la CAD la CAM, adică locul unde intenția devine traseu
Modelul CAD descrie forma piesei. CAM-ul descrie felul în care acea formă va fi obținută. Între ele nu e doar o traducere, ci o serie de decizii tehnice serioase.
În software-ul CAM se definesc semifabricatul, sistemele de coordonate, sculele, portsculele, lungimile utile, strategiile de degroșare, semifinisare și finisare, limitele de înclinare, zonele de evitare, suprafețele de ghidare și toleranțele traseului. Aici se stabilește dacă o suprafață va fi urmărită prin linii paralele, prin curbe de nivel, prin morphing între muchii, prin swarf, prin debavurare multi-ax sau prin alte strategii mai specifice.
Sună abstract, dar de fapt e foarte concret. Dacă ai o cavitate adâncă, poți alege o degroșare care scoate material repede, cu sarcină relativ constantă pe sculă. Dacă ai o suprafață liberă, cum întâlnești în matrițe, implanturi sau componente aerospațiale, poți alege o strategie care păstrează contactul favorabil al sculei și reduce urmele dintre treceri. Dacă ai pereți înclinați, poți folosi o orientare statică 3+2 sau una continuu variabilă, în funcție de calitatea cerută și de riscul de coliziune.
În atelier, oamenii buni nu se îndrăgostesc de strategie doar pentru că arată elegant pe monitor. O aleg fiindcă știe să rezolve materialul, geometria și timpul într-un echilibru sănătos.
Postprocesarea, partea invizibilă care poate strica tot
După CAM vine postprocesorul, acea verigă de care publicul larg aproape că nu aude, dar fără de care traseele nu devin limbajul real al mașinii. Postprocesorul transformă traseele calculate în cod NC compatibil cu controlul și cu cinematica mașinii tale.
Aici apar multe dintre problemele care îi fac pe oameni să creadă că mașina a greșit, deși, de fapt, lanțul digital a fost configurat prost. O inversare de sens pe o axă, o limită de rotație ignorată, o interpretare greșită a unui pivot, o gestionare slabă a lungimii sculei sau a compensațiilor și te trezești cu mișcări complet diferite față de ce ai văzut în CAM. Tocmai de aceea, în prelucrarea complexă pe multi-ax, postprocesorul nu e un accesoriu. E o piesă critică din mecanismul de încredere.
Simularea nu e moft, e plasă de siguranță
Poate că asta e una dintre cele mai sănătoase schimbări din ultimii ani. Nimeni serios nu mai tratează simularea ca pe un bonus. În multi-ax, ea e parte din proces.
Simularea bună nu verifică doar dacă scula trece prin materialul corect. Verifică și mișcarea reală a mașinii, a axelor rotative, a portsculei, a suporturilor, a dispozitivului și a mesei. Cu alte cuvinte, nu te interesează doar forma piesei finite, ci felul în care mașina ajunge la ea. Pentru că poți avea un traseu perfect în raport cu piesa și complet periculos în raport cu capul mașinii sau cu sistemul de prindere.
La 5 axe simultan, unde orientarea sculei se schimbă continuu, riscul de coliziune urcă repede. Uneori nu lovește vârful sculei, ci corpul frezei, piulița portsculei sau chiar ansamblul spindle-ului într-o poziție aparent banală. Simularea serioasă scoate la lumină exact aceste locuri incomode. Și, dacă mă întrebi pe mine, e una dintre diferențele cele mai clare dintre un proces improvizat și unul matur.
Sculele potrivite și de ce geometria lor schimbă tot
La prelucrarea complexă pe CNC-uri multi-ax, scula nu e doar un consumabil. E o decizie de proces. Materialul piesei, stabilitatea prinderii, forma suprafeței și strategia aleasă cer tipuri diferite de freze, lungimi diferite, acoperiri diferite și geometrii diferite.
Pentru degroșare vrei, de regulă, evacuare bună a așchiilor și productivitate. Pentru semifinisare, urmărești stabilizare și apropiere controlată de forma finală. Pentru finisare, contează foarte mult raza, forma capului, distribuția urmelor și felul în care scula atinge suprafața. La 5 axe simultan, intră în joc și unghiul de înclinare. El poate muta zona de contact a sculei într-o poziție mai eficientă, poate evita lucrul cu centrul frezei și poate îmbunătăți calitatea suprafeței.
Asta e una dintre frumusețile reale ale multi-axului. Nu doar că ajungi la suprafață, ci poți ajunge bine. Poți orienta scula astfel încât tăierea să fie mai stabilă, vibrațiile mai mici și uzura mai predictibilă. Nu mereu, desigur. Mai sunt și materiale încăpățânate, și geometrii care te fac să transpiri, dar libertatea de orientare oferă un spațiu tehnic mult mai generos.
Măsurarea în mașină și stabilirea reperelor
Oricât de frumos arată programul, piesa reală trebuie localizată corect. Aici intră în scenă sistemele de palpare și măsurare în mașină. Ele sunt esențiale mai ales când lucrezi multi-ax, pentru că orice abatere mică în poziționarea inițială se poate amplifica după rotații și înclinări.
În practică, piesa este palpată pentru a determina poziția exactă, orientarea și uneori dimensiuni-cheie. Se corectează offseturi, se verifică dacă dispozitivul a fixat piesa în locul așteptat și se compară situația reală cu cea din program. La fel, sculele pot fi măsurate automat pentru lungime și diametru, ceea ce reduce erorile de setare și îmbunătățește repetabilitatea.
Mi se pare una dintre acele etape care nu impresionează vizual, dar liniștește tot procesul. E ca atunci când mai verifici o dată dacă ai închis ușa. Nu e gestul cel mai spectaculos, dar îți salvează ziua.
Cum arată, pas cu pas, prelucrarea unei piese complexe
Hai s-o așezăm într-o imagine mai clară, fără schemă rigidă, dar suficient de concretă cât să se înțeleagă bine. Să spunem că avem o componentă din aluminiu pentru industria auto sau aerospațială, cu fețe multiple, buzunare ușoare, nervuri, găuri înclinate și o suprafață exterioară curbată.
Mai întâi se analizează modelul și se stabilește dacă piesa poate fi obținută dintr-o singură prindere sau din mai multe. Pe un multi-ax bine ales, de multe ori obiectivul este o singură fixare principală, tocmai pentru a reduce erorile de repoziționare. Se proiectează sau se alege dispozitivul, se definește semifabricatul și se verifică accesul sculelor.
Apoi, în CAM, se fac operațiile de degroșare. Materialul se scoate din zonele masive, dar fără a lăsa pereți prea slabi să vibreze prematur. Urmează semifinisarea, care apropie suprafețele de forma finală și stabilizează sarcina pentru ultima etapă. La finisare, scula urmărește suprafețele cu pași calculați atent, iar orientarea sa se schimbă astfel încât să obțină calitatea cerută și să evite coliziunile.
Dacă piesa are găuri sau zone laterale, mașina poate înclina masa ori capul și poate prelucra acele fețe fără demontare. Dacă are suprafețe libere, se folosesc strategii continue, în 5 axe simultan. Dacă anumite zone cer doar o abordare înclinată, poate rămâne suficient un 3+2. La final, piesa este verificată în mașină sau pe un echipament separat de măsurare, iar eventualele corecții fine se fac înainte de ultimul ciclu.
Ce se câștigă? În primul rând, concentricitate și poziționare mai bune între fețe și elemente. Apoi timp mai puțin pierdut pe manipulări. Și poate cel mai important, o logică a procesului care nu se rupe la fiecare întoarcere de piesă.
De ce sunt atât de importante rigiditatea și stabilitatea
Aici lucrurile se simt imediat în atelier, nu doar pe hârtie. Când scula e prea lungă, când piesa vibrează, când portscula nu e potrivită sau când parametrii sunt împinși peste ce poate duce ansamblul, suprafața îți spune imediat adevărul. Apar urme, apar vibrații, apar muchii nesigure, uneori chiar deviații dimensionale.
Multi-axul ajută exact prin faptul că poate scurta scula aparent necesară. Dacă poți înclina piesa sau capul astfel încât să intri mai direct în zonă, nu mai ești obligat să lucrezi cu o freză exagerat de lungă. Iar asta înseamnă rigiditate mai bună, control mai bun al tăierii și, în multe cazuri, o suprafață finală mai curată.
Pare un detaliu mic, dar nu e. Câteodată diferența dintre o piesă care iese frumos și una care iese cu emoții stă în câțiva milimetri de sculă în minus și într-un unghi de atac ales cu cap. Cam atât de prozaic e uneori secretul.
Rolul operatorului și al programatorului
Se vorbește mult despre automatizare, și pe bună dreptate, dar la prelucrarea complexă pe CNC-uri multi-ax experiența omului rămâne decisivă. Nu mă refer la mitul acela obosit cu maestrul care simte metalul din priviri, deși uneori, culmea, există și ceva din asta. Mă refer la discernământ.
Programatorul trebuie să știe când un traseu elegant în software va fi de fapt instabil pe mașină. Operatorul trebuie să știe când un sunet ușor schimbat anunță o problemă mai devreme decât o face orice alarmă. Tehnologul trebuie să înțeleagă ce compromisuri merită și ce compromisuri distrug procesul. Iar cei care măsoară trebuie să poată citi abaterile nu doar ca numere, ci ca simptome.
În prelucrarea multi-ax bună, oamenii nu se luptă cu mașina, ci citesc împreună aceeași piesă din unghiuri diferite. Unii văd codul, alții văd vibrația, alții văd abaterea. Și, ciudat sau nu, tocmai de aici iese precizia.
Unde apar cele mai frecvente probleme
Realitatea e mai puțin lustruită decât broșurile. Problemele apar des în alegerea greșită a sistemului de referință, în postprocesor, în subestimarea coliziunilor, în fixarea insuficientă a piesei, în lungimi prea mari de sculă, în parametri prea optimiști și în încrederea excesivă că simularea a rezolvat tot.
Mai apare și tentația de a forța 5 axe simultan acolo unde 3+2 ar fi fost mai stabil și mai ușor de controlat. Sau invers, de a rămâne în metode prudente și fragmentate când piesa cere clar un traseu continuu și o singură prindere. Uneori problema e pur și simplu lipsa unei ordini sănătoase. Se programează repede, se verifică pe diagonală și se speră că mașina va absorbi neclaritățile. Din păcate, mașinile precise nu absorb astfel de lucruri, le scot la lumină.
Ce avantaje reale aduce prelucrarea multi-ax
Avantajul mare nu e doar că poți face piese spectaculoase. Avantajul real e că poți face piese dificile cu mai puține repoziționări, cu precizie mai bună între suprafețe, cu acces mai bun al sculei și cu timp total mai bine controlat. În multe cazuri scade și necesarul de dispozitive intermediare. Scade și riscul de eroare umană între faze. Iar pentru suprafețe complexe, calitatea poate fi net superioară.
În plus, mașinile multi-ax moderne permit integrarea mai multor operații într-un singur flux. Asta contează enorm în producția de componente cu valoare ridicată. Când o piesă trece prin mai puține mutări, ai trasabilitate mai bună, timp mai puțin pierdut și o logică mai curată a controlului dimensional.
În atelierele unde coexistă mai multe tehnologii, lângă frezare și strunjire poți întâlni și alte echipamente, de la măsurare opticǎ până la un gravator laser folosit pentru marcare, identificare sau personalizare. Nu spun asta ca să amestec procesele, ci pentru că, în producția reală, o piesă rar trăiește singură. Ea circulă printr-un ecosistem tehnologic în care fiecare etapă completează alta.
Unde se folosesc cel mai mult aceste procese
Prelucrarea complexă pe CNC-uri multi-ax apare firesc în industrii unde geometria și precizia nu pot fi tratate superficial. În aerospațial, pentru componente structurale, piese de motor, elemente cu pereți subțiri și forme dificile. În medical, pentru implanturi și instrumente cu geometrii fine. În domeniul matrițelor și al modelelor, pentru suprafețe libere și finisaje controlate. În auto și motorsport, pentru piese ușoare, componente de performanță și prototipuri sofisticate. În energie, pentru anumite componente de turbine și sisteme tehnice cu cerințe severe.
Dar, dincolo de industriile mari, multi-axul a ajuns și în ateliere mai mici care lucrează serii scurte, piese personalizate sau prototipuri. Acolo, flexibilitatea contează poate chiar mai mult decât viteza brută. O singură mașină bine folosită poate rezolva lucrări care înainte cereau mai multe echipamente și mult mai multă manevrare.
De ce nu e suficient să cumperi mașina
Aici merită spus direct. O companie nu devine competitivă pe multi-ax în ziua în care livrează utilajul pe poartă. Devine competitivă când are oameni care știu să-l pună la treabă, procese de verificare sănătoase, scule potrivite, postprocesoare verificate, proceduri de măsurare și răbdarea de a construi biblioteci bune de operații.
CNC-ul multi-ax amplifică atât competența, cât și haosul. Dacă ai un flux bine gândit, vei produce mai bine, mai repede și mai curat. Dacă ai dezordine tehnologică, o vei vedea mai repede și mai scump. Cam asta e partea mai puțin romantică.
Cum se realizează, în esență, prelucrarea complexă pe CNC-uri multi-ax
Dacă ar fi să răspund foarte simplu, aș spune așa: prin orientarea controlată a piesei și a sculei în spațiu, cu ajutorul axelor suplimentare, astfel încât geometria dorită să fie atinsă din unghiul corect, cu cât mai puține repoziționări și cu cât mai mult control asupra preciziei, suprafeței și siguranței procesului.
Doar că în spatele acestei formulări stă o muncă destul de densă. Stă analiza piesei, alegerea cinematicii potrivite, gândirea unei fixări inteligente, programarea CAM, postprocesarea corectă, simularea completă, măsurarea reperelor, alegerea sculelor și execuția atentă pe mașină. Multi-axul nu e magie și nici lux tehnologic de vitrină. Este, mai degrabă, o metodă matură de a scoate ordine din complexitate.
Mie așa îmi place să-l privesc. Ca pe un mod de a reduce numărul de compromisuri dintre desen și piesa reală. Nu le elimină pe toate, desigur. Nicio tehnologie nu face asta. Dar le mută într-o zonă mai inteligentă, mai previzibilă și, de multe ori, mai elegantă.
La final, când piesa iese din mașină și o întorci în palmă, lucrurile bune nu țipă. Se văd în felul în care suprafețele se leagă una de alta, în găurile care sunt exact unde trebuie, în muchiile curate, în faptul că piesa pare inevitabilă, ca și cum n-ar fi putut fi făcută altfel. Acolo, în liniștea aia scurtă de după oprirea spindle-ului, înțelegi cel mai bine ce înseamnă prelucrarea complexă pe CNC-uri
